Spośród bogatej oferty bron wirnikowych KE 02 Rotamix AMAZONE, każdy znajdzie maszynę odpowiednią do swoich potrzeb. W połączeniu z siewnikiem lub do samodzielnej pracy, narzędzia do uprawy gleby zapewniają bezkompromisową niezawodność i jakość.
Oferowany asortyment wałów obejmuje ich różnorodne typy, dzięki czemu można doskonale i kompleksowo dostosować jednostkę uprawy gleby do warunków panujących w danym miejscu.
Korzyści dla użytkownika:
- Niskie wymagania odnośnie siły udźwigu dzięki zoptymalizowanej masie
- Bezpośrednie przenoszenie sił i długa trwałość dzięki przekładni DirectDrive
- Wysoka wytrzymałość dzięki wykonaniu wałka i wirnika zębów w technologii kucia z jednego kawałka materiału
- Skuteczne równanie dzięki 4 wirnikom na każdy metr szerokości roboczej – system Rotamix
- Krótka konstrukcja dzięki małej średnicy wirników
- Z systemem Quick + Safe – sprawdzonym systemem szybkiej wymiany zębów oraz zintegrowaną ochroną przed przeciążeniami
- Wygodna regulacja za pomocą uniwersalnego narzędzia obsługowego
- Dzięki składanej ramie zaledwie 3 metry szerokości transportowej nawet przy 6 metrach szerokości roboczej
- Szerokość robocza: 2,50m
- Zapotrzebowanie mocy: 48/65 kW/KM
- Dla ciągnika o mocy do: 110/150 kW/KM
- Liczba wirników: 12

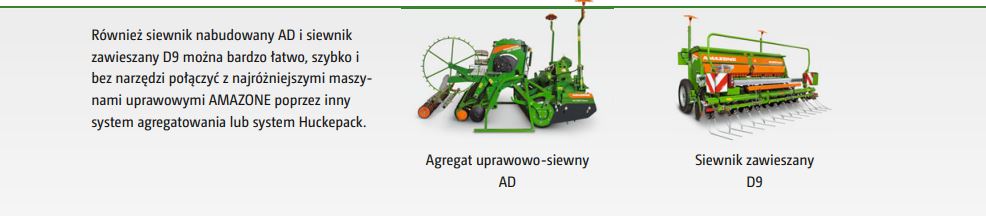

Możliwości łączenia maszyn sztywnych:
- Mocowanie dźwigni dolnych: Sztywne
- Siewnik zawieszany D9
- Siewnik nabudwany AD Super
- Szerokość robocza: 2,50m
- Zapotrzebowanie mocy: 55/75 kW/KM
- Dla ciągnika o mocy do: 110/150 kW/KM
- Liczba wirników: 12

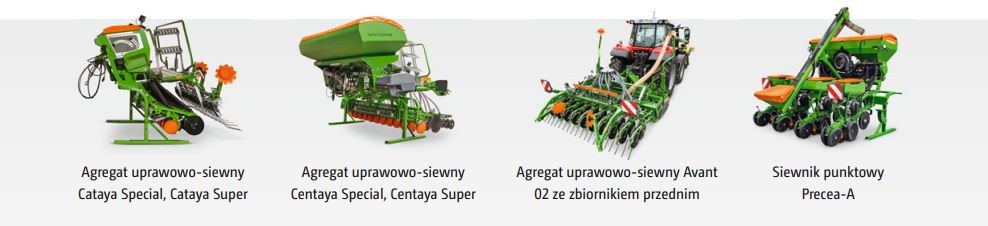

Możliwość łączenia maszyn sztywnych:
- Mocowanie dźwigni dolnych: Sztywne
- Siewnik zawieszany D9
- Siewnik nabudwany AD Super
- Siewnik nabudowany Cataya Special
- Siewnik nabudowany Cataya Super
- Siewnik nabudowany AD-P 01 Special
- Ageregat Avant 02
- Szerokość robocza: 3,00m
- Zapotrzebowanie mocy: 59/80 kW/KM
- Dla ciągnika o mocy do: 140/190 kW/KM
- Liczba wirników: 12
Możliwość łączenia maszyn sztywnych:
- Mocowanie dźwigni dolnych: Sztywne
- Siewnik zawieszany D9
- Siewnik nabudwany AD Super
- Siewnik nabudowany Cataya Special
- Siewnik nabudowany Cataya Super
- Siewnik nabudowany AD-P 01 Special
- Ageregat Avant 02
- Szerokość robocza: 3,50m
- Zapotrzebowanie mocy: 66/90 kW/KM
- Dla ciągnika o mocy do: 140/190 kW/KM
- Liczba wirników: 14
Możliwość łączenia maszyn sztywnych:
- Mocowanie dźwigni dolnych: Sztywne
- Siewnik zawieszany D9
- Siewnik nabudwany AD Super
- Siewnik nabudowany AD-P 01 Special
- Szerokość robocza: 4,00m
- Zapotrzebowanie mocy: 66/90 kW/KM
- Dla ciągnika o mocy do: 140/190 kW/KM
- Liczba wirników: 16
Możliwość łączenia maszyn sztywnych:
- Mocowanie dźwigni dolnych: Sztywne
- Siewnik zawieszany D9
- Siewnik nabudwany AD Super
- Siewnik nabudowany Cataya Special
- Siewnik nabudowany Cataya Super
- Siewnik nabudowany AD-P 01 Special
- Ageregat Avant 02
- Szerokość robocza: 3,00m
- Zapotrzebowanie mocy: 59/80 kW/KM
- Dla ciągnika o mocy do: 176/240 kW/KM
- Liczba wirników: 12
Możliwość łączenia maszyn sztywnych:
- Mocowanie dźwigni dolnych: Wyciągane
- Siewnik zawieszany D9
- Siewnik nabudwany AD Super
- Siewnik nabudowany Cataya Special
- Siewnik nabudowany Cataya Super
- Siewnik nabudowany AD-P 01 Special
- Siewnik pneumatyczny Centaya Super
- Siewnik punktowy Precea - ACC
- Szerokość robocza: 4,00m
- Zapotrzebowanie mocy: 66/90 kW/KM
- Dla ciągnika o mocy do: 176/240 kW/KM
- Liczba wirników: 16
Możliwość łączenia maszyn sztywnych:
- Mocowanie dźwigni dolnych: Wyciągane
- Siewnik zawieszany D9
- Siewnik nabudwany AD Super
- Siewnik nabudowany Cataya Special
- Siewnik nabudowany Cataya Super
- Siewnik nabudowany AD-P 01 Special
- Siewnik pneumatyczny Centaya Super
- Szerokość robocza: 6,00m
- Zapotrzebowanie mocy: 140/190 kW/KM
- Dla ciągnika o mocy do: 294/400 kW/KM
- Liczba wirników: 24
Rotamix i system Quick+Safe
Optymalna kombinacja dla Twojej brony wirnikowej.
System Rotamix – Krótki, kompakotwy i stabilny.
KE 02 na każdym metrze szerokości roboczej ma 4 wirniki,
na które rozkładana jest siła. Zęby „wleczone” wytwarzają
bardzo korzystną strukturę gruzełkowatą gleby i doskonale
wyrównują jej powierzchnię. Nowa maszyna KE 02
z Rotamix daje najlepsze wyniki zwłaszcza na glebach
zwięzłych i jest odpowiednia do optymalnego
przygotowania gleby przed siewem, zwłaszcza po orce.
4 wirniki na każdym metrze szerokości roboczej umożliwiają zastosowanie kół zębatych o małej średnicy. Dzięki temu
udało się skonstruować wannę brony wirnikowej o bardzo
kompaktowych wymiarach. Krótka konstrukcja brony wirnikowej zapobiega odciążeniu przedniej osi ciągnika.
Podczas pracy jako agregat uprawowo-siewny, nabudowany siewnik znajduje się dzięki temu bardzo blisko ciągnika.
Zapotrzebowanie na siłę udźwigu jest mniejsze niż w przypadku innych bron wirnikowych, co ma również
pozytywny wpływ na dociążenie przodu ciągnika.
Quick-System
System szybkiej wymiany zębów.
Wystarczy włożyć ząb do gniazda wirnika i zabezpieczyć
sworzniem z zawleczką. Najszybsze i najłatwiejsze rozwiązanie. Nie ma śrub mocujących zęby, które trzeba by dokręcać. Zęby kute z utwardzonej stali specjalnej są elastyczne
i odporne na zużycie.
Safe-System
Zintegrowane zabezpieczenie przed kamieniami.
Sprężynujące zamocowanie zębów umożliwia ich odchylenie
się w przypadku natrafienia na kamienie. Zęby mają stały
kontakt ze środkową częścią gniazda wirnika. Gniazdo to rozszerza się na zewnątrz, dzięki czemu pozioma część zęba może
się odchylać. Zapobiega to twardym uderzeniom, gdy końce
zębów natrafią na kamienie. Taki sposób zamocowania zębów
zapewnia bezpieczeństwo na kamienistej glebie.

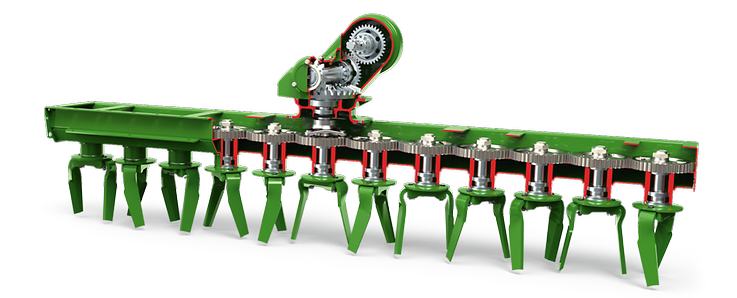

Przekładania DirectDrive
Mocny napęd bez przekierowań – bezpośrednie przeniesienie siły.
Wyższe klasy mocy.
Sercem nowej maszyny KE 02 jest przekładnia DirectDrive,
za pomocą której wyższy przepływ mocy jest przenoszony
bezpośrednio na koła zębate wirników brony. Podobnie jak
w przypadku kultywatorów wirnikowych KX i KG, nie ma
przekierowania siły, co zapewnia bardzo dobre przenoszenie
mocy i niskie zużycie. Przy złożonej KE 02-2 przekładnia
znajduje się na obu wysięgnikach. Brona wirnikowa może
pracować z prędkościami obrotowymi WOM wynoszącymi
540/750/1000 obr./min. Możliwe jest zastosowanie wymiennych zestawów kół zębatych dla innych prędkości obrotowych. Wyższe prędkości obrotowe skutkują lepszym
rozdrabnianiem.
1. Kompaktowa wanna kół zębatych czołowych o stabilnej konstrukcji.
Koła zębate czołowe o małej średnicy, niższa konstrukcja,
solidne wały wirników o średnicy 45 mm, grubość ścian 6 mm
i podwójne dno wanny
2. Wirniki wykute z jednego kawałka materiału
3. System Quick+Safe: System szybkiej wymiany zębów i zintegrowane zabezpieczenie przed kamieniami
4. Zęby wleczone KE o długości 290 m
Program wałów

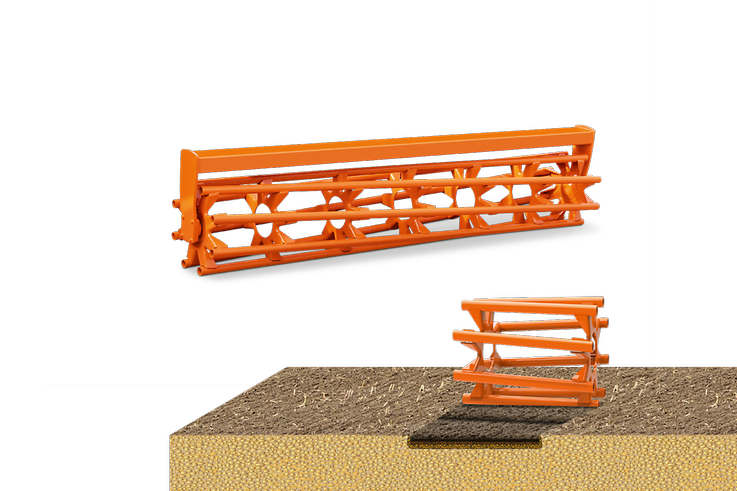

Wał rurowy SW 520 mm ∅
Wał rurowy SW to niezawodny i niedrogi wał o wyjątkowo niskiej wadze. Zagęszczanie odbywa się poprzecznie do kierunku jazdy, zapewnia dobre tworzenie struktury gruzełkowatej i otwartą strukturę powierzchni.
- Zagęszczanie z głębokim działaniem
- Najlżejszy wał klasy podstawowej, szczególnie dobrze sprawdzający się z małymi ciągnikami
- Dobre tworzenie struktury gruzełkowatej i bezpieczny napęd własny
Wał metalowy zębaty PW 500/600 mm ∅
Wał metalowy zębaty PW posiada solidny napęd własny realizowany przez zęby ustawione pod kątem i pozostawia za sobą zagęszczoną glebę na całej powierzchni . Wał metalowy zębaty posiada właściwości determinujące jego uniwersalne zastosowanie.
- Jednolite zagęszczanie na całej powierzchni
- Nie zapycha się na kleistych glebach i przy dużej ilości słomy
- Seryjnie zamontowane skrobaki odporne na zużycie dzięki powłoce z węglików spiekanych
- Nisko zamocowane zgarniacze zapewniają równą powierzchnię nawet na wilgotnych glebach
Trapezowy wał pierścieniowy TRW 500 mm/600 mm ∅
Trapezowy wał pierścieniowy TRW posiada pierścienie trapezowe służące do zagęszczania pasów gleby. Jego duża nośność zapobiega zbyt silnemu zagłębianiu się pierścieni trapezowych na glebach lekkich.
- Dobra nośność
- Zagęszczanie pasmowe
- Wystarczająca ilość rozdrobnionej gleby
- Seryjnie zamontowane skrobaki odporne na zużycie dzięki powłoce z węglików spiekanych

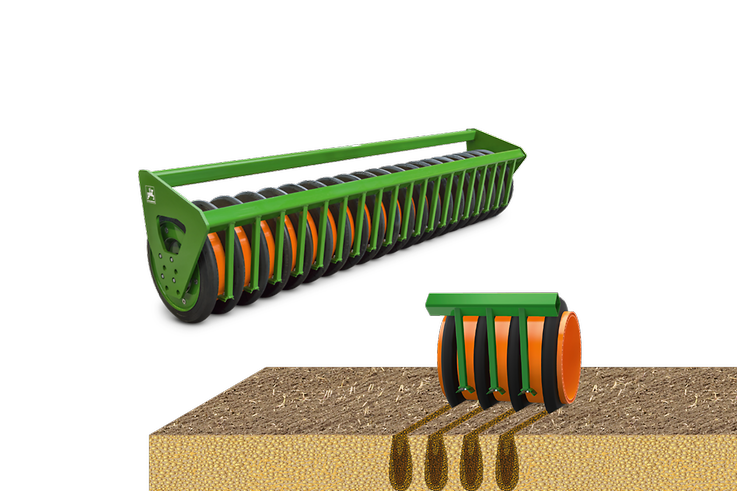

Klinowy wał pierścieniowy KW 520 mm/580 mm ∅
Klinowy wał pierścieniowy KW posiada szeroki zakres zastosowań. Jego konstrukcja zapewnia zagęszczanie pasów niemal wszystkich typów gleby w każdych warunkach. Klejenie, zamazywanie i zatykanie nie stanowią już problemu!
- Uniwersalny dla wszystkich gleb i warunków
- Zagęszczanie pasmowe
- Nawet na glebach ciężkich jest do dyspozycji wystarczająco dużo luźnej gleby aby optymalnie przykryć nasiona
- Znakomicie nadaje się do każdej pogody, wilgotnej albo suchej
- Spokojny bieg redlic przez wstępnie uformowaną redlinę wysiewu

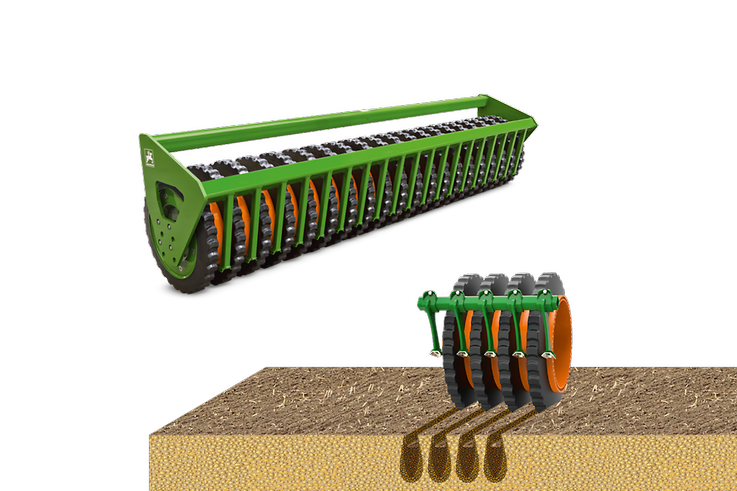

Klinowy wał pierścieniowy o profilu Matrix KWM 600 mm ∅
Klinowy wał pierścieniowy KWM posiada szczególnie niezawodny
napęd własny dzięki pierścieniom o profilu Matrix. Dzięki profilowi
pierścieni Matrix wał ten w większym stopniu rozbija glebę
przeznaczoną pod siew na drobne gruzełki.
- Zagęszczanie pasmowe
- Pierścienie o profilu Matrix zapewniające udoskonalony napęd własny
- Lepsze tworzenie struktury gruzełkowatej – również w ciężkich warunkach pracy
- Spokojny bieg redlic przez wstępnie uformowaną redlinę wysiewu
- Znakomicie nadaje się do każdej pogody, wilgotnej albo suchej
Wyposażenie dla większej precyzji i komfortu!

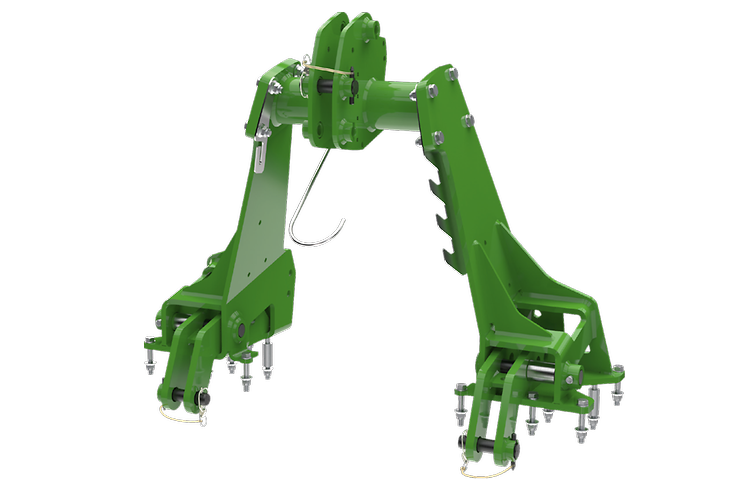

3-punktowy zaczep ze stałymi mocowaniami dźwigni dolnej
Zaczep KE 02-150 i KE 02-190 posiada stałe mocowanie dźwigni dolnej o kategorii 3N. Obciążenia są nieco mniejsze niż w przypadku zaczepu KE 02-240. Połączenie z Centayą Super nie jest więc możliwe. Zaczep optymalnie współpracuje ze znanym systemem Huckepack.

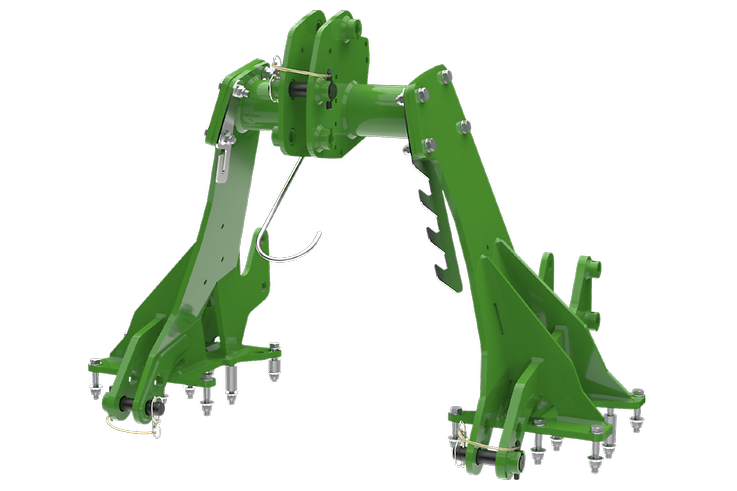

3-punktowy zaczep z wyciąganymi mocowaniami dźwigni dolnej
Dzięki rozciąganym cięgłom dolnym można dostosować KE 02-240 indywidualnie do każdego rozmiaru ciągnika.
Ułatwia to również montaż spulchniaczy śladów ciągnika. Ponadto można dopasować cięgła dolne do rozstawu KAT. 3 lub KAT. 3N.

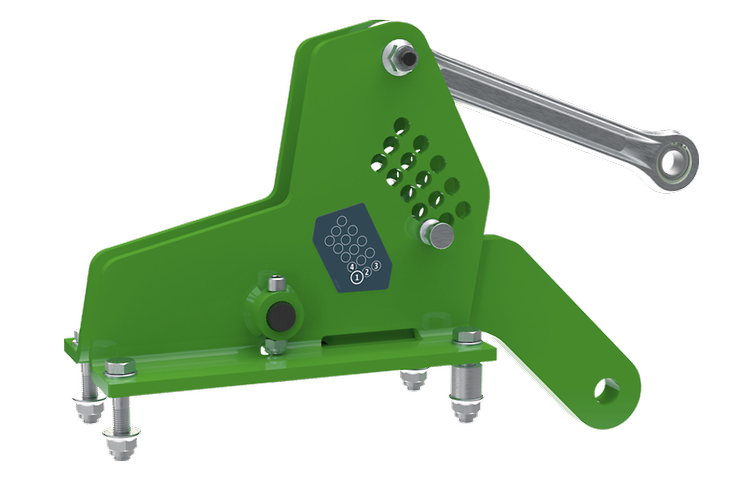

Ręczna regulacja głębokości roboczej
Głębokość robocza KE może być ustawiana w sposób bardzo łatwy i niezależny, ponieważ wał i włóka są połączone na równoległoboku. Można bez problemu dostosowywać głębokość roboczą do warunków miejsca pracy i zastosowania, wkładając po prostu sworzeń mimośrodowy do różnych otworów. Mechaniczna regulacja głębokości roboczej jest dostępna we wszystkich typach produktów KE 02.

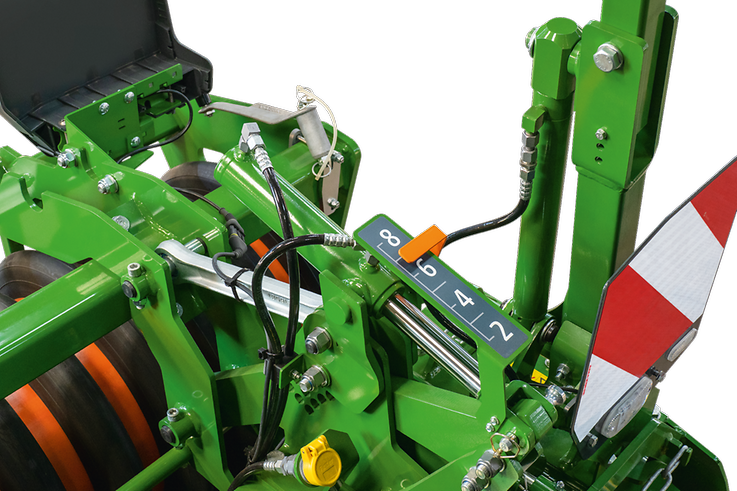

Hydrauliczna regulacja głębokości roboczej
Opcjonalna hydrauliczna regulacja głębokości roboczej we wszystkich sztywnych typach KE 02 gwarantuje operatorowi jeszcze większy komfort i więcej możliwości. W ten sposób podczas pracy można wygodnie dostosować z kabiny ciągnika bronę wirnikową do miejsca i warunków pracy.
Skala zapewnia optymalną kontrolę głębokości roboczej

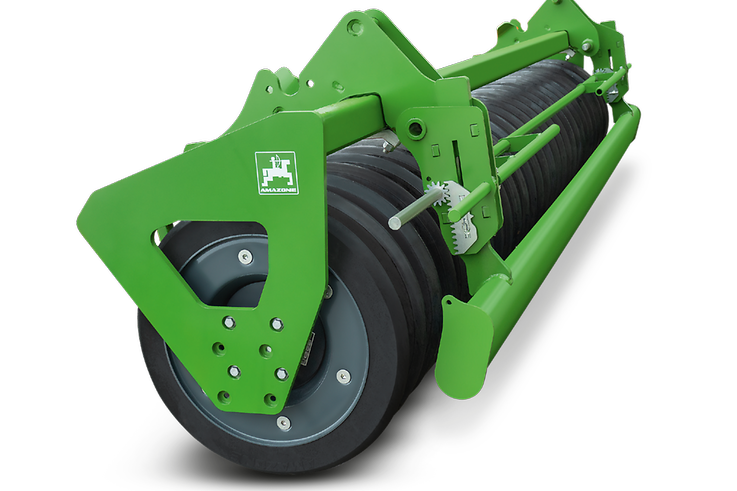

Włóka
Włóka służy do wyrównywania wysokości strumienia ziemi przepływającego pomiędzy zębami a wałem i wciskania wszelkich przeszkód do dołu. Wygodne ustawianie wysokości włóki jest możliwe dzięki uniwersalnemu narzędziu obsługowemu.
Zalety:
- Niezależna regulacja wysokości równolegle do wału
- Zintegrowana ochrona przed przeciążeniami umożliwia odchylenie do góry
- Opcjonalnie można również zrezygnować z włóki

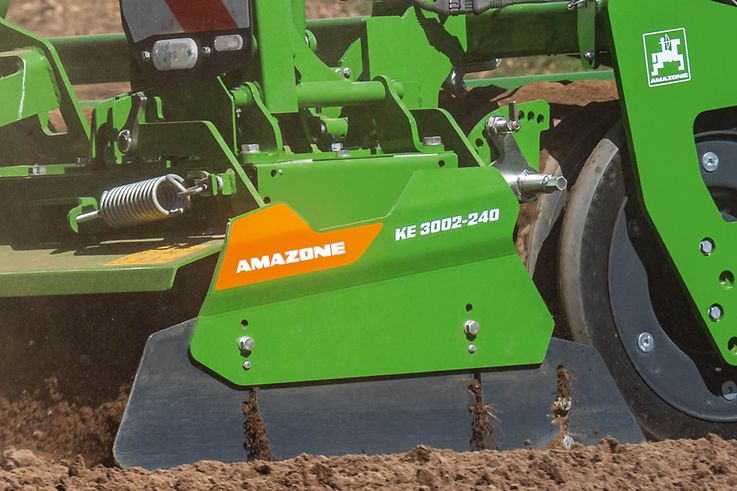

Blachy boczne
Nowo opracowane blachy boczne posiadają łożyskowanie sprężynowe. Konstrukcja zawieszenia blach bocznych umożliwia ich regulowanie przez otwór wzdłużny oraz łatwą wymianę w razie zużycia. Do ich ustawiania niezbędne jest użycie tylko seryjnego uniwersalnego narzędzia obsługowego .
Zalety:
- Komfortowa regulacja głębokości
- Prowadnica z łożyskowaniem sprężynowym umożliwia odchylenie do góry

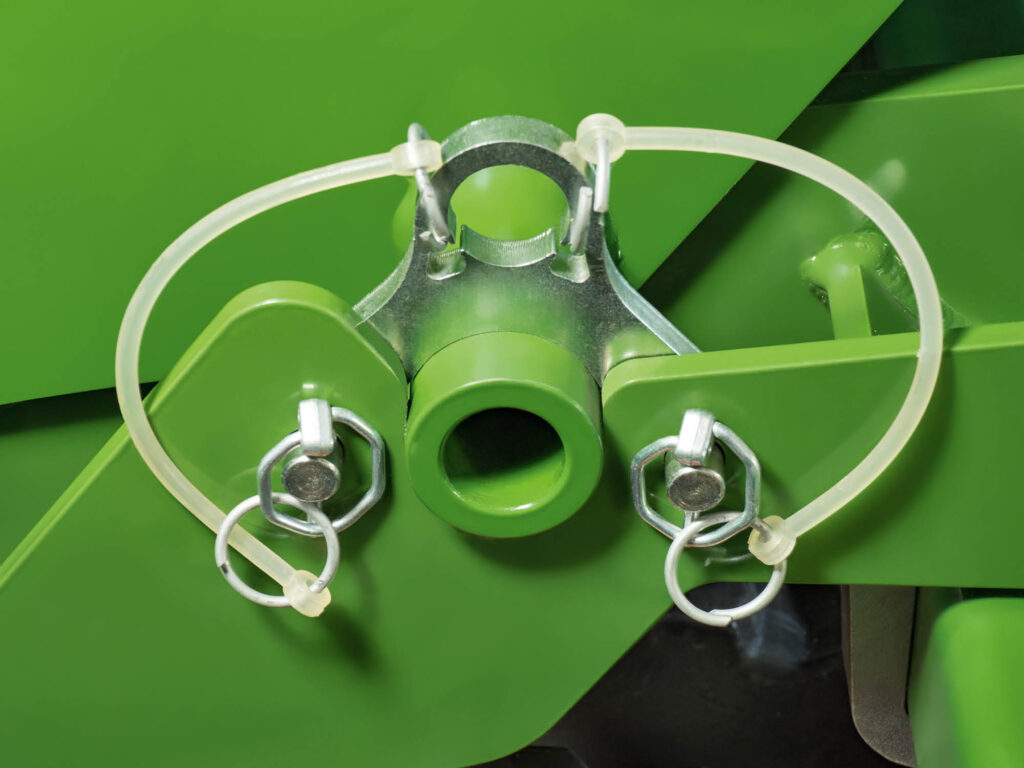

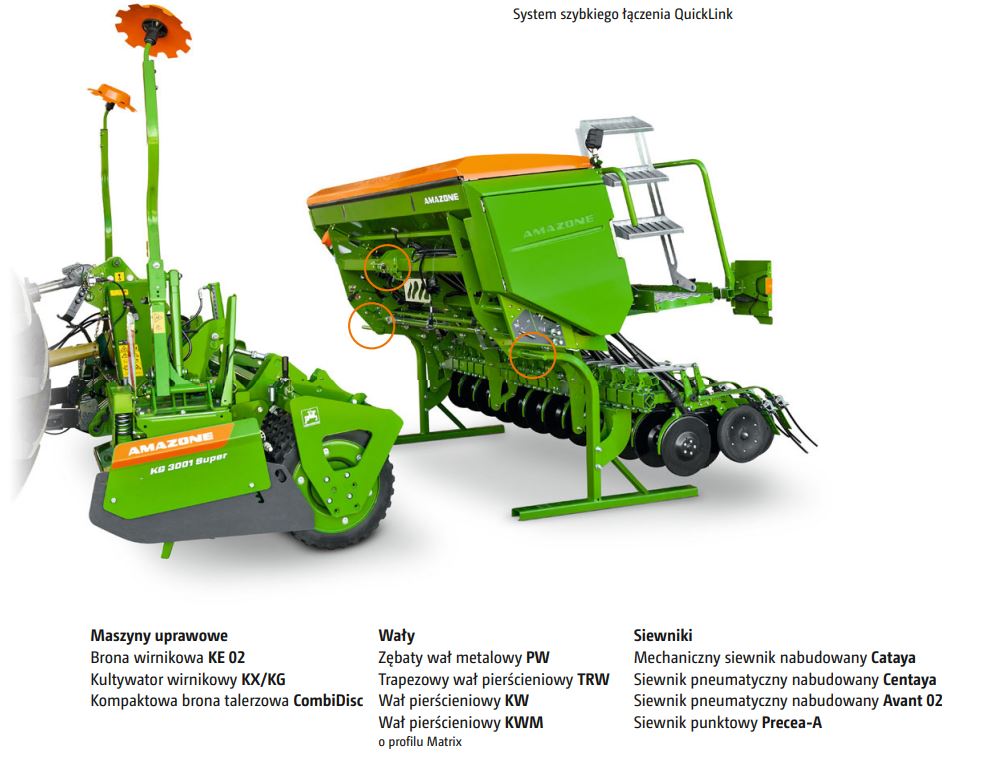

QuickLink - System szybkiego łączenia
Agregatowanie maszyn sztywnych w rekordowo krótkim czasie.
Dzięki zastosowaniu inteligentnego systemu szybkiego łączenia QuickLink we wszystkich agregatach uprawowosiewnych można odłączyć siewnik nabudowany bardzo łatwo w ciągu kilku minut. Trzy dobrze dostępne punkty sprzężenia systemu szybkiego łączenia QuickLink zapewniają bezpieczny i szybki proces łączenia i rozłączania bez użycia narzędzi.
Tym samym urządzenie do uprawy gleby można perfekcyjnie wykorzystać także do pracy solo. Dzięki wałkowi przeniesienia napędu, z KE 02 można agregatować również siewniki z mechanicznym napędem dmuchawy.
Brona wirnikowa KE 6002-2-400 Rotamix
Brona Rotamix KE 6002-2-400 może współpracować z ciągnikami o mocy do 400 KM i charakteryzuje się przede wszystkim dużą
wydajnością i bardzo dobrym rozdrobnieniem gleb
- Wysoka wydajność powierzchniowa
KE 6002-2-400 to maszyna, którą AMAZONE kieruje przede
wszystkim do dużych wydajności powierzchniowych.
Dzięki szerokości roboczej 6 m, brona wirnikowa jest bardzo
wydajna. Szybkie składanie do szerokości transportowej
3 m zapewnia również szybki i bezpieczny transport z pola
na pole. KE 6002-2-400 jest przeznaczona do pracy solo
i nie może być sprzęgana z ramą redlic.
- Wyższe klasy mocy dzięki przekładni DirectDrive
W przekładni nowej KE 6002-2-400 Rotamix nie ma przekierowania siły, co zapewnia bardzo dobre przenoszenie mocy i niskie zużycie. Przekładnia DirectDrive znajduje się na każdym z dwóch bocznych wysięgników. Brona wirnikowa może pracować z prędkościami obrotowymi WOM wynoszącymi 1000 obr./min. Prędkość obrotowa wirników może być dostosowana do różnych warunków podłoża poprzez wymienne zestawy kół zębatych.
