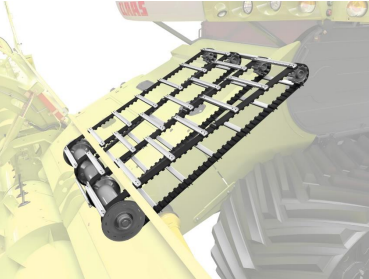

Materiał podawany jest do systemu omłotowego poprzez przenośnik pochyły. Przenośnik łańcuchowo-listwowy w przenośniku pochyłym odbiera materiał z przyrządu żniwnego i musi być w stanie zapewnić ciągłe przenoszenie materiału do systemu omłotowego niezależnie pod różnymi kątami.
Przenośnik pochyły w standardzie jest wyposażony w łańcuchy, ale jest opcjonalnie dostępny z pasami zamiast łańcuchów.
Napinanie łańcucha odbywa się mechanicznie po lewej i prawej stronie za pomocą napinacza.
Ruchomy środkowy wałek podpierający wykrywa grubość warstwy. Ten wałek jest niezbędny do regulacji Cruise Pilot.
Uwaga!
Zapewnij równomierne napięcie łańcucha. Należy go napiąć tak, aby dolne listwy przenośnika zostały lekko uniesione względem dolnej płyty.
Napięcie pasa jest podobne do napięcia paska klinowego. Po dwukrotnym lub trzykrotnym napięciu wydłuża się.
Napięcie musi być sprawdzane (nie tak często jak łańcuchy)
Przedni wał można ustawić na dwie wysokości. Odbywa się to poprzez obrócenie śruby (1). Pozycja A = zboże; Pozycja B = kukurydza Poluzuj najpierw nakrętki zabezpieczające (1), aby blok podtrzymujący był luźny, następnie ponownie zablokuj i obróć o 90°.
Ponownie dokręć blok podtrzymujący i zablokuj go.
Regulacji należy dokonać po obu stronach!
Uwaga! Unieś lekko przedni wał stosując dźwignię!

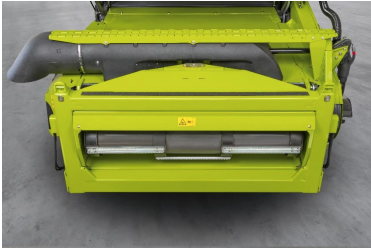

Przenośnik pochyły z regulacją kąta cięcia
Przenośnik pochyły typu V

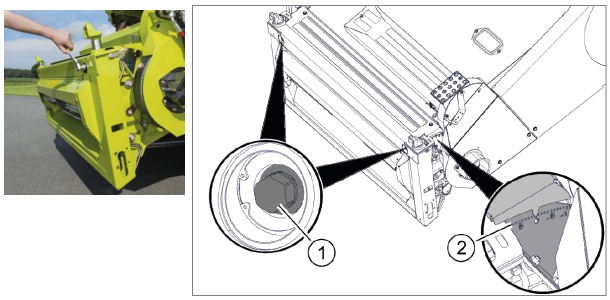

Regulacja kąta cięcia za pomocą narzędzia
Przed rozpoczęciem pracy polowej należy ustawić podstawowe ustawienie 0°.
Podczas pracy w polu należy dostosować kąt cięcia do warunków zbioru w zakresie od 8° do -11°.
• Zdejmowanie przyrządu żniwnego Nie ma potrzeby kręcenia śrubami po lewej i prawej stronie. Wszystkie trzpienie (1) są połączone ze sobą za pomocą łańcucha.
► Wyreguluj jeden z dwóch trzpieni (1).
► Sprawdź ustawienie na skali (2).
Przenośnik pochyły HP

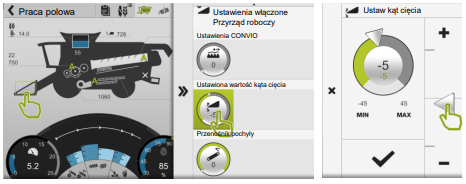

Bezstopniowa hydrauliczna regulacja kąta cięcia (od -8 ° do + 11 °) za pomocą siłownika regulacyjnego (1) na przenośniku pochyłym HP
• Regulowany z zamontowanym przyrządem żniwnym lub bez.
• Kąt cięcia można ustawić za pomocą dźwigni wielofunkcyjnej i wyświetlić w CEBIS.
• Dla każdej wysokości koszenia można zapisać osobny kąt cięcia.
Odsysacz kurzu
Odsysacz kurzu w górnej części przenośnika pochyłego odsysa pył powstały w czasie omłotu i wyrzuca go na ziemię jako skoncentrowany strumień po prawej stronie.
Dodatkowy wentylator (1) zapobiega osadzaniu się brudu na przenośniku pochyłym.
Zatory można usunąć przez dwa otwory serwisowe (2).
Chwytacz kamieni
Chwytacz kamieni znajduje się pomiędzy przenośnikiem pochyłym a systemem omłotowym.
Kamienie znajdujące się w materiale są tutaj oddzielone.
Dźwignia (3) służy do otwierania chwytacza kamieni i jego rozładunku (4) jednocześnie.
Uwaga: Chwytacz kamieni należy czyścić regularnie.
Robiąc to, ustaw maszynę w stosunku do kierunku wiatru, tak aby wiatr wiał z przodu z prawej strony.

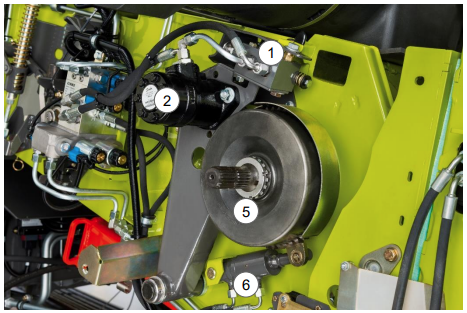

Rewersowanie hydrauliczne
Rewers hydrauliczny umożliwia łagodne rewersowanie z wysokim momentem obrotowym. Pozwala to na bezproblemowe usuwanie zatorów. Hydrauliczny napęd nagarniacza również zmienia kierunek jego obrotu, wspomagając cały proces.
• Siłownik hydrauliczny (1) zapewnia bardzo precyzyjne włącznie rewersu.
• Silnik hydrauliczny (2) rewersuje przenośnik pochyły oraz przyrząd żniwny.
Rewersowanie wymaga aby przenośnik pochyły był nieruchomy.
Obsługa
► Wymagana jest obsługa dwoma palcami
► Naciśnij kciukiem przycisk (3)
► W tym samym czasie naciśnij przycisk (4) do przodu palcem wskazującym
Uwaga! Jeśli siła napędu hydraulicznego nie jest wystarczająca do rewersowania przenośnika pochyłego i przyrządu żniwnego, odczep przyrząd żniwny i wykonaj rewersowanie osobno.
Hamulec przyrządu żniwnego
Hamulec bębnowy (5) na przenośniku pochyłym jest uruchamiany przez siłownik hydrauliczny (6).
• Dwustopniowy przycisk STOP przyrządu żniwnego (7)
– Pozycja 1: Rozłączanie sprzęgła przyrządu żniwnego + uruchomienia
– Pozycja 2: Rozłączenie sprzęgła + natychmiastowe zatrzymanie
• Można łatwo zamontować w dowolnej obudowie podajnika
• Przygotowanie do AUTO CROP FLOW
Uwaga! Wciskaj przycisk STOP do zatrzymania!
